Voorwoord

Beste klant, Fijn dat u uw keus op een product van engcon hebt laten vallen.engcon is marktleider op het gebied van werktuigen voor graafmachines. Wij staan voor innovatie, kennis en ervaring en ontwikkelen onze producten met het focus op de behoeften van de klant. Bezoek onze website voor contactinformatie en ons overige productaanbod.www.engcon.com

1. Inleiding

1.1. Algemeen

Deze gebruikershandleiding bevat belangrijke informatie over de functies en eigenschappen van uw product en hoe u het op de beste manier gebruikt. Voordat u het product gebruikt is het van belang dat u de inhoud van deze gebruikershandleiding hebt gelezen en begrepen, waarbij vooral de hoofdstukken met betrekking tot veiligheid.Behalve deze gebruiksaanwijzing dient u de geldende veiligheidsinformatie voor de van toepassing zijnde basismachine, en eventuele overige uitrusting te hebben gelezen en begrepen. Deze gebruikershandleiding omvat een aantal supplementen met een meer uitgebreide beschrijving voor installatie, montage, gebruik en onderhoud met betrekking tot besturingssystemen en speciale modificaties voor het aan u geleverde product.Informatie, afbeeldingen en specificaties zijn gebaseerd op de productinformatie die toegankelijk was bij het ter perse gaan van deze gebruikershandleiding. Afbeeldingen en illustraties in deze gebruikershandleiding zijn typevoorbeelden en niet bedoeld als exacte afbeeldingen van de verschillende onderdelen van het product. Wij behouden ons het recht voor om wijzigingen aan te brengen zonder voorafgaande kennisgeving.Bewaar deze gebruikershandleiding altijd samen met eventuele overige aanvullende informatie op een veilige plaats zodat deze altijd bij de hand is.

1.2. Verschroten en recycling

engcon streeft voortdurend naar een vermindering van invloed op het milieu. 99% van onze producten bestaat uit recyclebaar materiaal. Alle montage- en servicewerkzaamheden dienen te worden verricht conform wetgeving en bepalingen op het gebied van milieu, gezondheidszorg en arbeidsbescherming. Hierbij inbegrepen alle werkzaamheden, hantering, opslag en verwerking van overgebleven materiaal. Teneinde verontreiniging van bodem en water te vermijden, moet morsen worden vermeden. Indien dit toch gebeurt, moet gemorst materiaal worden verwijderd.Gevaarlijk afval alleen mag worden gehanteerd door hiertoe bevoegde personen. Al eventueel afval dient te worden verwerkt conform geldende wetten en bepalingen:

- Metaal en kunststof moeten worden gerecycled.

- Hydraulische slangen worden meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).

- Olie en vet wordt meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).

- Elektronische onderdelen worden als materiaal gerecycled (sorteren als gevaarlijk afval).

- Verpakkingsmateriaal sorteren voor recycling van materiaal.

- Papier sorteren voor recycling van materiaal.

In geval van twijfel dient de voor het milieu verantwoordelijke persoon bij engcon te worden geraadpleegd.

1.3. Transport en opslag

De machinebevestiging heeft geen hijs- en bevestigingspunten. Transport/verplaatsing/hantering van de machinebevestiging geschiedt op een pallet waarbij de bevestiging met banden wordt vastgesnoerd.

1.4. Garantie

Dit product is ontworpen, gedimensioneerd en gefabriceerd door engcon. Modificatie, wijziging of ombouw van dit werktuig waardoor het niet meer aan de specificaties van de fabrikant voldoet, is niet toegestaan. Voor vervanging van componenten of reparaties, neem contact op met een erkende werkplaats. Garantie: 1 jaar onder voorwaarde dat het werktuig niet aan overmatig geweld is blootgesteld, of op andere niet normale wijze is behandeld.

1.5. Technische ondersteuning en reserveonderdelen

Bij www.engcon.com vindt u alle contactgegevens voor ondersteuning en reserveonderdelen.

1.6. Productverklaring

1.6.1. EU-Verklaring van overeenstemming

Fabrikant: engcon Nordic AB - Industricentragatan 4, SE-833 93 Strömsund, Zweden
HET ONDERWERP VAN ONDERSTAANDE VERKLARING IS IN OVEREENSTEMMING METRichtlijn: Machinerichtlijn 2006/42/EU, EMC-richtlijn 2014/30/EU.

Typeaanduiding:

Art.nr.:	Serienummer:

Max. hijspunt:	Max. hydr. druk:

Datum:	Overig:

Geharmoniseerde normen
SS-EN ISO 12100:2010	SS-EN 474-1:2022
SS-EN 474-5:2022	SS-ISO 13031:2016
SS-ISO 20474-1:2017	SS-ISO 20474-5:2017

Normen en regelgevende richtlijnen zijn toegepast en het product voldoet derhalve aan de eisen voor CE-markering.Deze verklaring, alsmede alle door engcon gestelde garanties zullen niet langer gelden indien andere dan originele reserveonderdelen van engcon worden gebruikt, en indien er wijzigingen of andere modificaties hebben plaats gevonden zonder toestemming van engcon.
ONDERTEKEND VOOR EN IN OPDRACHT VAN

Krister Blomgren - Gemachtigde vertegenwoordiger, engcon Nordic AB
Strömsund, 4-11-2025
Bevoegde persoon voor samenstelling van de technische documentatie:Fredrik Jonsson, hoofd afdeling constructie, engcon AB

2. Veiligheid

2.1. Algemeen

Het is van belang dat u alle waarschuwingsteksten hebt gelezen en begrepen voordat u een aanvang neemt met de montage/het gebruik van het product en eventuele toebehorende accessoires. Deze waarschuwingsteksten wijzen op potentiële risico's en hoe deze kunnen worden vermeden. In deze gebruiksaanwijzing gebruiken we onderstaande waarschuwingsniveaus:

	Gevaar
	Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.

	Waarschuwing
	Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.

	Voorzichtig
	Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel.

	Belangrijk
Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op schade aan eigendom, werkproces of omgeving.

	Opmerkingen
Extra informatie die de uitvoering of het begrip voor bepaald werk kunnen vereenvoudigen.

3. Constructie en werking

3.1. Algemeen

De machinebevestiging van engcon wordt gemonteerd op de lepelsteel van de graafmachine. De machinebevestiging zorgt voor een grotere efficiëntie bij aan- en loskoppelen van werktuigen.

	Gevaar
	De grenzen voor kantelbelasting mogen niet worden overschreden. Het gewicht van het product en de extra reikwijdte kunnen de stabiliteit nadelig beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom.

4. Installatie

Voordat u met de montage een aanvang neemt, is het van belang om de noodzakelijke supplementaire informatie door te nemen. Bij levering is uw product en deze supplementaire documentatie zoveel mogelijk aan uw basismachine aangepast.

	Waarschuwing
	Probeer de maximumcapaciteit van de uitrusting nooit te veranderen door modificaties die niet zijn goedgekeurd door de leverancier. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	Lassen is niet toegestaan. Dit kan de veiligheid negatief beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom. Voor laswerk, raadpleeg uw dealer of engcon Nordic AB.

	Waarschuwing
	Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.

	Belangrijk
Waarborg vóór montering de mengbaarheid ten opzichte van de hydraulische olie van de basismachine. In geval van de geringste twijfel, raadpleeg de leverancier voor de smeermiddelen. Een onjuist mengsel kan beschadigingen aan de hydraulische componenten veroorzaken.

4.1. Identificatie

Controleer of het typeplaatje van uw product overeenkomt met de informatie in de 'EU-conformiteitsverklaring'. In geval van afwijkingen moet u contact opnemen met uw leverancier voordat u met de montage begint.

Gegevens op typeplaatje:
Artikelnummer
Typeaanduiding
Serienummer
Bouwjaar
Gewicht
Max. hijspunt
Max. hydraulische druk
	Afbeelding1.

4.2. Mechanisch

De onderstaande montage- en installatievoorschriften veronderstellen dat de graafmachine is uitgerust met het beoogde hydraulische vergrendelsysteem. Indien de basismachine niet is uitgerust met een hydraulisch vergrendelsysteem, neem dan contact op met engcon voor verwijzing naar een aanbevolen montagekit.

	Gevaar
	De grenzen voor kantelbelasting mogen niet worden overschreden. Het gewicht van het product en de extra reikwijdte kunnen de stabiliteit nadelig beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	In geval van twijfel wat betreft kennis, uitrusting of werk ten aanzien van veiligheidsdetails, neem contact op met de dealer of engcon Nordic AB. Incorrecte montage kan de veiligheid in gevaar brengen.

	Belangrijk
Montage en installatie mogen alleen worden uitgevoerd bij een door de fabrikant erkende werkplaats. Veranderingen wat betreft de montage mogen niet worden gedaan zonder toestemming van de fabrikant.

4.3. Plaatsen van de machinebevestiging

	Voorafgaand aan de montage
	1. Controleer de grenzen voor kantelbelasting. Houd rekening met het gewicht van uw product en de toegenomen reikwijdte. De montage kan het noodzakelijk maken om het volume van uw werktuig te verkleinen. 2. Plaats de basismachine en de machinebevestiging op een vlakke en niet-gladde ondergrond. Zorg ervoor dat het product rechtop en in lijn met lepelsteel en drukstuk staat.
Afbeelding2.

Montage

1. Monteer de O-ringen indien deze moeten worden gebruikt.

2. Stuur het drukstuk zodanig dat het overeenkomt met de boringen in de machinebevestiging.

3. Indien nodig de breedte met vulringen instellen.

4. Duw de hiervoor bedoelde bakpen vast.

5. Monteer de vergrendeling van de bakpen en controleer of deze goed vastzit.

Afbeelding3.

6. Stuur de lepelsteel zodanig dat deze overeenkomt met de daartoe bedoelde boringen in de machinebevestiging.

7. Laat de lepelsteel voorzichtig zakken, er mogen geen haperingen voorkomen.

8. Indien nodig de breedte met vulringen instellen.

9. Breng overvloedig vet aan op de gaten en bussen.

Afbeelding4.

	Belangrijk
Bussen en gaten in de lepelsteel moeten gevuld worden met vet. De centrale smering zorgt alleen voor bijvullen.

10. Duw de hiervoor bedoelde bakpen vast.

11. Monteer de vergrendeling van de bakpen en controleer of deze goed vastzit.

Afbeelding5.

4.4. Hydrauliek

4.4.1. De hydraulische olie filteren

1. Sluit de drukleiding (P) en retourleiding (T) aan op de graafmachine.

2. Laat de hydraulische olie ongeveer 3 minuten door het oliefilter van de graafmachine lopen om ervoor te zorgen dat de slangen en leidingen schoon zijn.

4.4.2. Montage hydraulische slangen

Afbeelding6.

Zorg ervoor dat de lengte van de slangen zodanig is dat ze niet te veel doorhangen of dat ze onder spanning komen te staan wanneer uw product wordt gekanteld.

1. Snijd de hydraulische slangen af op de gewenste lengte.

2. Monteer de hydraulische slangen volgens Afbeelding7.

Close Open markeert de vergrendelfunctie (de plaats van de adapters kan variëren)

Afbeelding7. Bildtext

	Waarschuwing
	Het hydraulische systeem moet drukloos worden gemaakt voordat met werkzaamheden in het systeem een aanvang wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

Laagste hydraulische druk voor vergrendelsysteem is 3190 psi.

Voor alle besturingssystemen dient de max. toevoerdruk in acht te worden genomen. Zie hoofdstuk 8. Technische gegevens.

Maak indien mogelijk gebruik van vrije retour naar het reservoir. De tegendruk in de retourleiding mag niet meer dan 2,5 MPa (25 bar) bedragen.

4.5. Afsluitende maatregelen

Afbeelding8.

1. Plaats de bijgevoegde waarschuwingssticker bij de plaats van de machinist op een duidelijk zichtbare, maar niet storende plaats in de cabine.

	Waarschuwing
	Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

2. Voer een functiecontrole uit, raadpleeg uw servicepartner.

- Activeer het werktuig een paar keer om eventuele lucht uit het systeem te laten ontsnappen. Dit is van belang om ongewilde bewegingen van het werktuig te vermijden.

- Controleer of de machinebevestiging werkt. Activeer de werktuigvergrendeling.

- Controleer of de slangen eventueel worden blootgesteld aan beschadiging door beknelling, snijden of spanning.

5. Bediening

5.1. Vóór gebruik

Controleer de aanbevelingen van de fabrikant van de basismachine voor het berekenen van de kantelbelasting en denk hierbij vooral aan het extra gewicht en de reikwijdte van het product.

	Gevaar
	De grenzen voor kantelbelasting mogen niet worden overschreden. Het gewicht van het product en de extra reikwijdte kunnen de stabiliteit nadelig beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom.

De machinebevestiging mag alleen worden gebruik op de tussenstukken en werktuigen waarvoor hij is bedoeld.

Zie aanvullende informatie in aparte gebruikershandleiding voor het van toepassing zijnde werktuig.

	Waarschuwing
	Werk voorzichtig tijdens hantering van lange voorwerpen. Houd rekening met het levende gewicht en het toenemende risicogebied. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	Waarborg altijd een goede grip tijdens het hanteren van voorwerpen. Risico op persoonlijk letsel en schade aan eigendom.

	Belangrijk
Controleer de maximaal aangegeven capaciteit van de graafmachine. Gebruik van het product met meer dan de maximum aangegeven capaciteit kan schade aan de machine veroorzaken.

5.2. Hijspunten

Goedgekeurd		Niet goedgekeurd

Controleer de maximaal toegestane belasting voor hijspunt, die op hijshaak/-oog en typeplaatje is gestempeld. Ontworpen conform veiligheidsfactor 5:1.

	Waarschuwing
	De basismachine moet zijn uitgerust met lasthoudkleppen op giek/lepelsteel en een overbelastingswaarschuwing bij het gebruik van een hijspunt op het draaikantelstuk. Risico op persoonlijk letsel en beschadiging van eigendom.

5.3. Wisselen van werktuig

De onderstaande instructies gelden voor de algemene bediening van engcon-machinebevestigingen.

5.3.1. Werktuig aankoppelen, hydraulische vergrendeling

1. Activeer de functie van de werktuigvergrendeling.

2. Activeer het hydraulische systeem om de vergrendelspieën te bedienen.

3. Controleer voor de overige machinebevestigingen van engcon of de blauwe indicatiepen naar buiten is gekomen. De plaats van deze indicatiepen kan per model machinebevestiging variëren.

4. Beweeg de machinebevestiging in de richting van het werktuig.

5. Koppel het werktuig aan door de snelwissel in de richting van de ene as van het werktuig te bewegen.

6. Hef de machinebevestiging iets op, zodat het werktuig in de machinebevestiging schuift.

	Belangrijk
De machine mag alleen tijdens het aan- en loskoppelen van de bak of andere werktuigen met de schakelaar voor werktuigvergrendeling in geactiveerde stand worden gezet.

7. Deactiveer de functie van de werktuigvergrendeling.
Het werktuig is niet helemaal aangekoppeld voordat het hydraulische systeem is geactiveerd en de indicatie "open positie" niet langer zichtbaar is.

	Belangrijk
Zet altijd druk op de machinebevestiging om de vergrendelcilinder te activeren, nadat een ander werktuig is aangekoppeld.

8. Activeer het hydraulische systeem voor bediening van de vergrendelspieën.

	Belangrijk
Zet altijd druk op de machinebevestiging om de vergrendelcilinder te activeren, nadat een ander werktuig is aangekoppeld.

9. Controleer of de vergrendelfunctie van de machinebevestiging pakt:

De blauwe indicatiepen mag dan niet meer uit de snelwissel steken. De plaats van deze indicatiepen kan per model machinebevestiging variëren.

5.3.2. Werktuig loskoppelen, hydraulische vergrendeling

1. Plaats het werktuig op de grond, met de vergrendelspieën weg van de cabine.

2. Deactiveer de functie van de werktuigvergrendeling.

3. Activeer de hydraulische werking en de vergrendelspieën.

4. De vergrendelcilinders worden geactiveerd.

Controleer voor de overige machinebevestigingen van engcon of de blauwe indicatiepen naar buiten is gekomen. De plaats van deze indicatiepen kan per model machinebevestiging variëren.

In deze stand zit het werktuig los!

5. De vergrendelspieën staan nu in de open stand en het werktuig zit los. Til de machinebevestiging voorzichtig weg van het werktuig.

	Belangrijk
De machine mag alleen tijdens het aan- en loskoppelen van de bak of andere werktuigen met de schakelaar voor werktuigvergrendeling in geactiveerde stand worden gezet.

5.3.3. Werktuig aankoppelen, mechanische vergrendeling
1. Open de werktuigvergrendeling met een geschikt gereedschap.
Op modellen met schroef moet deze linksom worden gedraaid totdat de spieën naar binnen zijn gegaan en de indicatiepen in de buitenste stand staat.
Op modellen met hendel, gebruik een verlengstuk en beweeg de hendel naar de eindpositie. De indicatiepen moet dan in de §buitenste stand staan en de vergrendelingsbeugel moet de vergrendelspieën open houden.
2. Beweeg de snelwissel richting werktuig.
3. Koppel de machinebevestiging aan het werktuig.
4. Hef de machinebevestiging iets op, zodat het werktuig in de machinebevestiging schuift.
5. Sluit de machinebevestiging met een daarvoor geschikt gereedschap.
Op modellen met schroef moet deze rechtsom worden gedraaid totdat de spieën naar buiten zijn gegaan en de indicatiepen in de binnenste stand staat.
Op modellen met hendel sluit de vergrendeling automatisch als de as van het tussenstuk de vergrendelingsbeugel naar boven duwt.
6. Controleer of de vergrendelfunctie van de machinebevestiging pakt.
Voor de machinebevestiging van engcon geldt dat de blauwe indicatiepen niet langer uit de bevestiging naar buiten mag steken. De plaats van deze indicatiepen kan per model machinebevestiging variëren.

5.3.4. Werktuig loskoppelen, mechanische vergrendeling
1. Plaats het werktuig op de grond, met de vergrendelspieën weg van de cabine.
2. Open de werktuigvergrendeling met een geschikt gereedschap.
Op modellen met schroef moet deze linksom worden gedraaid totdat de spieën naar binnen zijn gegaan en de indicatiepen in de buitenste stand staat.
Op modellen met hendel, gebruik een verlengstuk en beweeg de hendel naar de eindpositie. De indicatiepen moet dan in de §buitenste stand staan en de vergrendelingsbeugel moet de vergrendelspieën open houden.
In deze stand zit het werktuig los!
3. De vergrendelspieën staan nu in de open stand en het werktuig zit los. Til de machinebevestiging voorzichtig weg van het werktuig.

5.4. Instellen van de machinebevestiging

	Gevaar
	Controleer de bevestigingen regelmatig en let vooral op scheurvorming. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.

Stel machinebevestiging en werktuig met shims voor een minimale speling. Controleer of de kleinste ingreep voor de vergrendelspie niet onder de minimumwaarde ligt:

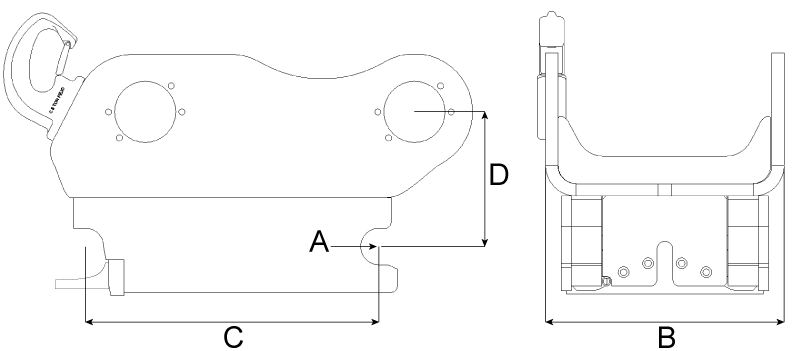

Machinebevestiging S30-S80

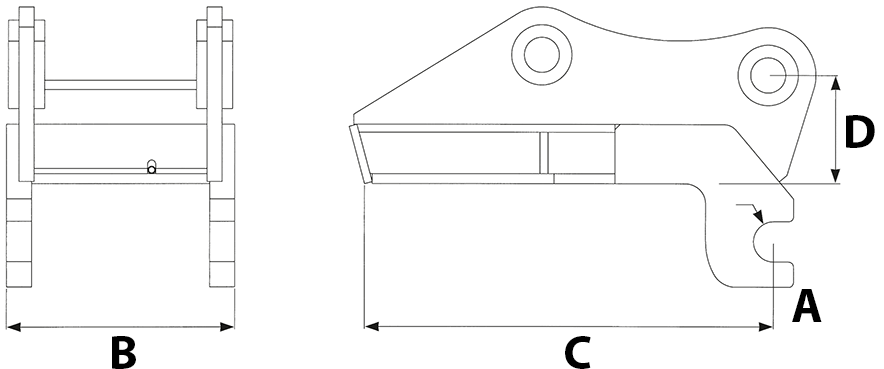

Machinebevestiging S1-S3

Afbeelding9.

Afbeelding10.

Machinebevestiging	A (max.)
S30	5mm
S40	10mm
S45	10mm
S50	10mm
S60	20mm
S70	22mm
S80	25mm

Tabel 1.

Machinebevestiging	A (min)
S1	30mm
S2	30mm
S3	30mm

Tabel 2.

6. Onderhoud

6.1. Algemeen

De intervallen voor smering en onderhoud die door de gebruiker moeten worden uitgevoerd zijn:

- Dagelijks, bij alle configuraties voordat de machine voor een werkdag in gebruik wordt genomen.

- Om de 8 bedrijfsuren, smering volgens smeerschema.

Vul het serviceprotocol in, paragraaf 10.1. Serviceprotocol, na verricht onderhoud.

	Gevaar
	Controleer de bevestigingen regelmatig en let vooral op scheurvorming. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	Waarborg dat alle service- en onderhoudswerkzaamheden worden verricht volgens de aanbevelingen van de fabrikant. Gebrekkig onderhoud kan defecten aan de basismachine en toebehorende uitrusting veroorzaken.

	Waarschuwing
	Bij het vervangen van slangen mogen er alleen slangen met een perskoppeling worden gebruikt. Gebruik geen schroefkoppelingen. Risico op persoonlijk letsel en beschadiging van eigendom.

	Belangrijk
Denk aan het gevaar voor mens en milieu wat betreft hydraulische olie en smeervet. Lees de veiligheidsvoorschriften voor de door u gebruikte hydraulische olie en smeervet. Risico op persoonlijk letsel en schade aan het milieu.

	Belangrijk
Maak uw product altijd zorgvuldig schoon. Gebrekkige reiniging kan schade aan de uitrusting veroorzaken.

6.2. Dagelijks onderhoud

	Waarschuwing
	Vermijd contact met hete hydraulische olie. Denk aan het risico op brandwonden.

	Waarschuwing
	Gebruik nooit uw handen om lekkage in het hydraulische systeem op te sporen. Gebruik hiervoor bedoelde veiligheidsuitrusting. Hydraulische olie die onder druk staat kan de huid penetreren. Risico op persoonlijk letsel.

	Waarschuwing
	Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.

	Waarschuwing
	Het hydraulische systeem moet drukloos worden gemaakt voordat met werkzaamheden in het systeem een aanvang wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

	Waarschuwing
	Waarborg dat de basismachine is uitgezet en dat het contact aan staat voordat de schakelaar van de werktuigvergrendeling wordt gecontroleerd. Risico op persoonlijk letsel en schade aan eigendom.

Controleer dagelijks:

- Controle op scheuren of andere beschadigingen.

- Of de machinebevestiging correct is aangesloten op zowel basismachine als werktuig.

- Of alle waarschuwingsstickers aanwezig en leesbaar zijn.

- Of de machinebevestiging schoon is en geen spelingen vertoont.

- Er geen hydraulische lekken zijn.

- of de vergrendelfunctie op de schakelaar van de werktuigvergrendeling werkt en weer terug veert

- de zoemer voor de snelwissel werkt. De controle van de zoemer en de knop geldt voor een geïntegreerde vergrendeling, kijk in overige gevallen in het instructieboek voor de van toepassing zijnde graafmachine

- Er is geen lekkage van vet bij slangen of in koppelingen.

	Waarschuwing
	Controleer altijd of de vergrendelspieën helemaal aanliggen volgens de voorschriften voor de geldende machinebevestiging. Werktuigen die aan de machinebevestiging zijn gekoppeld, mogen alleen worden gebruikt als de vergrendeling correct heeft plaatsgevonden. Risico op persoonlijk letsel en beschadiging van eigendom.

	Waarschuwing
	Lassen is niet toegestaan. Dit kan de veiligheid negatief beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom. Voor laswerk, raadpleeg uw dealer of engcon Nordic AB.

	Waarschuwing
	Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

6.3. Om de 8 uur smeren

Uw product is uitgerust met een progressieve 1-puntsmering.Een blokkering in een smeerkanaal kan een complete blokkering in het smeersysteem veroorzaken. Raadpleeg voor het storingzoeken uw servicepartner of engcon Nordic AB. Aanbevolen vet:Wij adviseren en vullen uw product af fabriek met een universeel vet op basis van minerale olie met EP additief, verdikt met lithium zeep en een hardheid van (NLGI) 2. Bij strenge vorst raden wij hardheid (NLGI) 1 aan te gebruiken.

	Belangrijk
Zorg bij smeren of het aansluiten van het smeersysteem voor een optimaal schone omgeving. Het smeersysteem is gevoelig voor vuil.

6.3.1. Smering machinebevestiging

Hoeveelheid vet: 3-4 pompslagen per smeernippel. Smeernippels aan weerszijden, geldt voor alle voorbeelden.De pijlen wijzen de smeernippels aan.

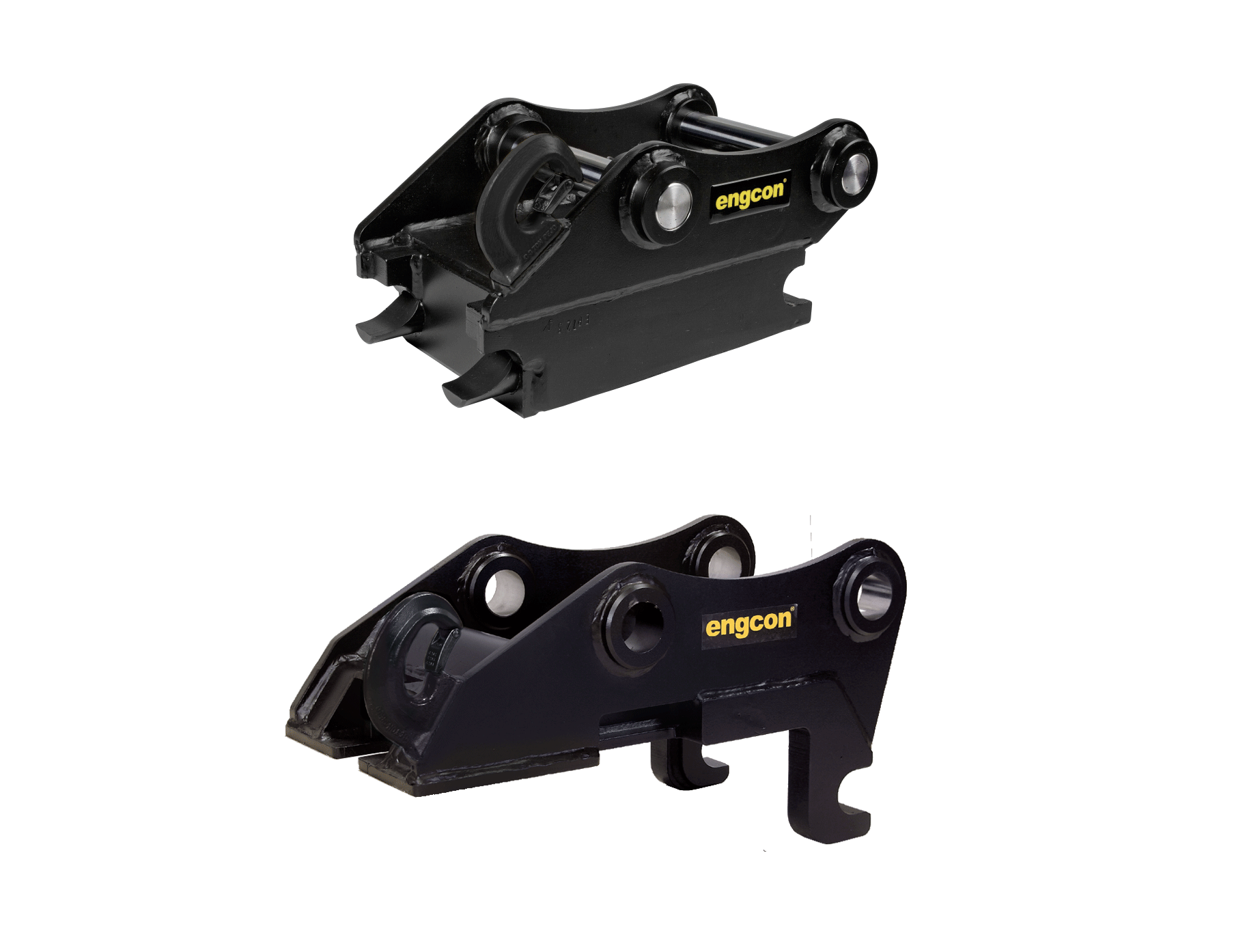

Voorbeeld S70	Voorbeeld S80

Afbeelding11.	Afbeelding12.

7. Stickers

Aanwijzingen en stickers die op de machine zijn aangebracht, zoals waarschuwingsbordjes moeten duidelijk leesbaar zijn en worden gehouden. Voor bestelling van nieuwe dient u met uw leverancier contact op te nemen.

	Waarschuwing
	Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

7.1. Waarschuwingsstickers

7.1.1. Waarschuwingsstickers in cabine

De stickers zitten normaal gesproken goed zichtbaar rechts van de bestuurder.

7.1.1.1. 9000157

Afbeelding13. Waarschuwingssticker aan rechterzijde van de machinist.

7.1.2. Waarschuwingsstickers op het product.

7.1.2.1. 9000338

Afbeelding14. Waarschuwingssticker op vergrendelcilinder.

7.1.3. Beschrijving van symbolen

	Werk voorzichtig tijdens hantering van lange voorwerpen. Houd rekening met het levende gewicht en het toenemende risicogebied.
	Sta of zit nooit onder een opgeheven werktuig!
	Houd afstand voor draaiende, kantelende en zijdelingse verplaatsing van werktuigen! Risicogebied 3 meter.
	Beknellingsgevaar bij beweegbare onderdelen.
	De voor de machine goedgekeurde kantelbelasting mag nooit worden overschreden.
	Sta of zit nooit onder een hangende lading.
	Belangrijk om het gewicht van het draaikantelstuk af te trekken bij de hefberekening.
	Lees de gebruikershandleiding.

8. Technische gegevens

8.1. Machinebevestiging S30-S80

Afbeelding15.

Beschrijving		S30*	S40	S45	S50	S60	S70	S80
Asdiameter (A)	mm	30	40	45	50	60	70	80
Breedte (B)	mm	150/180	200	290	270	340	450	590
Lengte (C)	mm	200/230	300	430	430	480	600	670
Opbouwhoogte (D)**	mm	110	110	140	140	170	190	220
Gewicht**	kg	10/15	25	45	50	125	210	310
Aanbevolen hydraulische druk openen/sluiten	MPa	21 / 3-6	21 / 3-6	21 / 3-6	21 / 3-6	21 / 3-6	21 / 3-6	21 / 3-6
Max. hydraulische druk	MPa	22	22	22	22	22	35	35
Gewicht basismachine	t	1-2	2-6	6-11	6-11	12-16	16-30	25-32

Tabel 3.

*Geldt voor S30/150 respectievelijk S30/180**Afhankelijk van bevestiging

8.2. Machinebevestiging S1-S3

Afbeelding16.

Beschrijving		S1	S2	S3
Asdiameter (A)	mm	70	80	100
Breedte (B)	mm	400	450	620
Lengte (C)	mm	750	810	870
Opbouwhoogte (D)*	mm	130	170	230
Gewicht*	kg	170	215	300
Aanbevolen hydraulische druk openen/sluiten	MPa	21 / 3-6	21 / 3-6	21 / 3-6
Max. hydraulische druk	MPa	35	35	35
Gewicht basismachine	t	18-26	22-32	25-32

Tabel 4.

*Afhankelijk van bevestiging

9. Woordenlijst

9.1. Benamingen

Woord	Beschrijving
Basismachine	De machine die de van toepassing zijnde uitrusting draagt. Graafmachine of graafladers.
Drukstuk	Verbinding tussen opbreekcilinder en machinebevestiging, alternatief direct gemonteerd draaikantelstuk.
Machinebevestiging	Werktuigbevestiging die direct op de lepelsteel van de graafmachine wordt gemonteerd.
Lepelsteel	"Arm" vooraan op de graafmachine.
Kantelbelasting	Geeft het maximale gewicht aan dat de graafmachine kan optillen zonder voorwaarts te kantelen.

10. Service

10.1. Serviceprotocol

Op het onderhoudsrapport is er ruimte om acties te noteren die uitgevoerd zijn op het product waartoe de handleiding behoort. Noteer de datum van de ingreep, wat er is gedaan (onderhoud, reparatie, etc.) en wie de maatregel/reparatie heeft uitgevoerd. Als een van onze servicepartner dit heeft uitgevoerd, kan er ook een stempel in het daarvoor bestemde vakje worden gezet. Dit zorgt dat u een toekomstige eigenaar zekerheid over het product.

Service- interval		Datum	Bedrijfs- uren	Opmerking/maatregel	Stempel/ Paraaf

Service- interval		Datum	Bedrijfs- uren	Opmerking/maatregel	Stempel/ Paraaf

Service- interval		Datum	Bedrijfs- uren	Opmerking/maatregel	Stempel/ Paraaf

Service- interval		Datum	Bedrijfs- uren	Opmerking/maatregel	Stempel/ Paraaf

11. Onze contactgegevens

engcon Australia Pty Ltd +61 2 7252 5279 australia@engcon.com	engcon Ireland Ltd +353 15 686 742 ireland@engcon.com
engcon Austria GmbH +46 676 3786239 info-at@engcon.com	engcon Korea Ltd +82 70 4472 9978 engcon_kor@engcon.com
engcon Belgium BVBA +32 15 79 73 10 belgium@engcon.com	engcon Netherlands +31 85 82 23 550 netherlands@engcon.com
engcon Canada Inc. +1 438-226-1716 canada@engcon.com	engcon North America Inc. +1 203 691 5920 northamerica@engcon.com
engcon Denmark A/S +45 70 20 13 50 info@engcon.dk	engcon Norway AS +47 22 75 44 44 norge@engcon.com
OY engcon Finland AB +358 6322 815 finland@engcon.com	engcon Poland Sp. z o.o. +48 61 894 00 47 info@engcon.pl
engcon France SAS +33 1 60 79 49 70 france@engcon.com	engcon Sweden AB +46 670 65 04 00 sweden@engcon.com
engcon Germany GmbH +49 9342 934 85 0 germany@engcon.com	engcon UK Ltd +44 1684 297168 uk@engcon.com
engcon International +46 670 178 00 international@engcon.com
